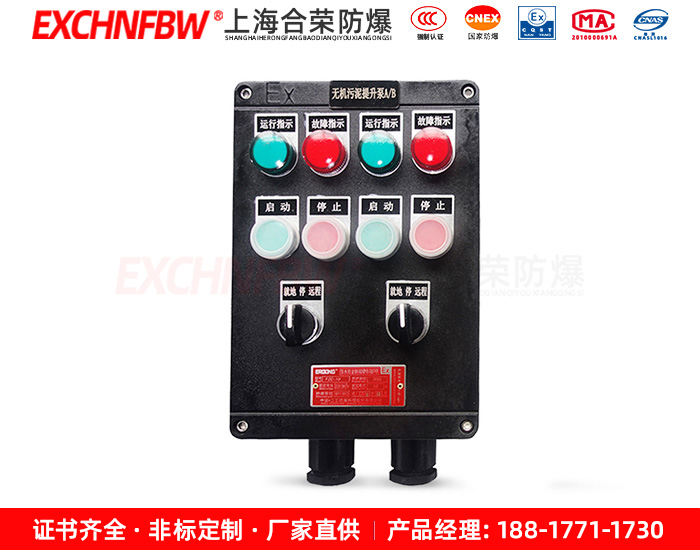

防腐操作柱
一、適用范圍：
1.1區、2區危險場所；
2.ⅡA、ⅡB、ⅡC類爆炸性氣體環境。
二、產品特點
1. 殼體為工程塑料。
2. 內裝萬能轉換開關、按鈕、電流表(可按用要求裝其他儀表)、指示燈。
3. 轉換開關有30多種功能可由用戶自由選擇,可根據要求特制。
4. 萬能開關操縱機構經過優化設計，可以自動找正,能能保證轉動靈活，無卡滯現象。
5. 電流表量程由用戶指定。
6. 鋼管或電纜布線均可。
7. 產品出廠銘牌上只體現總單元內容,各分單元代號為訂貨參數。
8. 符合GB3836-2000,IEC60079標準要求。
三、主要技術參數：
1.防爆標志：ExedⅡBT6
2.防護等級：IP65
3.防腐等級：WF1
4.使用類別：AC-3、AC-4
5.額定電壓：220V/380V
6.額定電流：10A
7.電纜外徑：Φ12mm～Φ17mm
8.進線口螺紋：G1”
9.指示燈電壓代號：a:AC/DC12-36V
                b:AC/DC48-100V
                c:DC220V
                d:AC200-380V
10.指示燈顏色代號：R：紅色、G：綠色、Y：黃色、W：白色
11.按鈕觸頭型式代號:Ⅰ：一常開一常閉
                     Ⅱ：二常開
                     Ⅲ：二常閉
12.電流表精度及規格：1.5級/0.1A  0.5A  1A  1.5A  3A  5A  7.5A  10A
注：接次級電流5A的外附電流互感器，本電流表為過載表，過載電流為5倍，也可根據要求提供3倍或2倍過載的電流表，有特殊要求請說明；
13.電壓表精度及規格：1.5級/30V  50V  75V  100V  120V  150V  200V  250V  300V  400V  600V  450V-450KV
注：可接次級電壓為100V的外附電壓互感器
