防爆正壓小屋分類
結構防爆分析小屋:安裝于小屋上的所有帶電設備均為獨立的防爆部件，如配電設備、照明設備、通風設備、分析儀等部件均已經取得防爆認證，為獨立的防爆產品。
正壓通風型防爆分析小屋:屋內可裝非防爆分析儀及各種儀表柜，只有在防爆正壓系統運行屋內形成正壓后，屋內非防爆部分才能通電運行。
正壓小屋產品使用說明書
1.產品選型說明
防爆正壓小屋可適用于含有爆炸性危險氣體的II類2區場所。
分析小屋的各項指標是參照引用國家標準GB3836.1-2010《爆炸性環境第1部分:設備通用要求》、GB3836.2-2010《爆炸性環境第2部分:由隔爆外殼“d”保護的設備》、GB3836.5-2004《爆炸性氣體環境用電氣設備第5部分:正壓外殼型“p”》、GB3836.13-2013《爆炸性環境第13部分:設備的修理、檢修、修復和改造》、GB3836.15-2000《爆炸性氣體環境用電氣設備第15部分:危險場所電氣安裝(煤礦除外)》、GB3836.17-2007《爆炸性氣體環境用電氣設備第17部份正壓房間或建筑物的結構和使用》有關規定要求設計制造。
廣泛應用于煉油、化工、冶金、制藥及輕工業等生產中，對各種過程氣體在線分析儀及各種在線水質分析儀提供現場的安全安裝空間及防護。

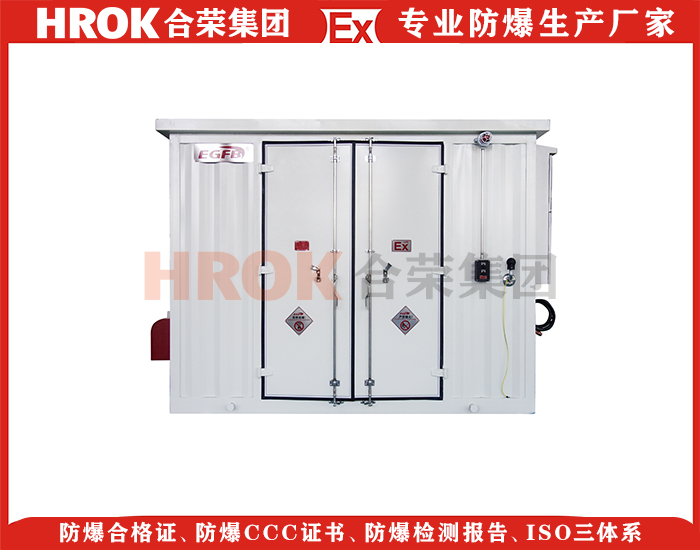

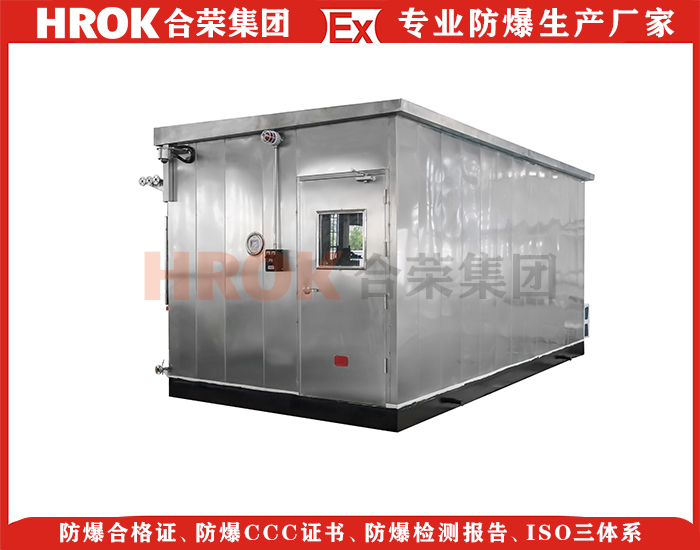

2.正壓型防爆分析小屋產品圖片
外形尺寸:3000寬2500高X4000厚(mm)
配電控制系統:聯鎖(用戶配電與正壓自控系統低壓聯鎖)
正壓型形式:通風型或補償型
3.產品結構概述
本產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠，具有ⅡA、IIB、IIC級,溫度組別為T1~T4的爆炸性氣體或蒸氣環境中;海拔高度不超過2000米;25℃時，相對濕度95%以下;工作環境溫度-20℃~+40℃之間�？筛鶕脩粢蟀惭b各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。
正壓小屋由房體、自控系統、布氣系統、報警系統、用戶配電系統組成;房體由正壓間和緩沖間組成，正壓間內裝用戶配電系統元件及部分自控系統的防爆元件;緩沖間用來對解決操作人員進出房間壓力保持。
本正壓小屋采用Q235鋼板或不銹鋼材料焊接而成，對其各接合部份都經過了特殊的密封處理。
本正壓小屋進氣方式為通風型，即不間斷連續供氣，正壓房內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。
4.產品的工作原理
正壓房在自動控制系統的控制下，通入保護氣體，正壓房內壓力高于正壓房外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓房內，保證房內裝普通儀表和電器元件的安全運行。
自動控制系統主要完成自動換氣、補氣、欠壓報警、低壓聯鎖、換氣聯鎖等系列功能.
本正壓房具有低壓聯鎖功能，低于規定的氣壓值(25Pa)時，自動切斷進入正壓房內的用戶配電電源。
5.正壓小屋房體安裝
A.房體的安裝位置:戶內或戶外有均可，無明顯震動平坦的地方。
B.本產品安裝方式為落地式，本產品下方設置了專用固定底盤可與框架焊為一體，具體尺寸參數詳見圖紙或產品實物為準。
C.布線方式采用鋼管或電纜布線均可，用戶進線電纜可參考相關國家標準和行業標準，并結合本小屋的結構要求進行設計、施工。
D.本產品在運輸、安裝時，嚴禁大幅度傾斜，請采用標識位置吊裝或又運，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行，其責任由使用方負責。
本產品設置了進氣口和排氣口，用戶須按“氣路管道布置圖”布置進氣管道，排氣口經過防火網后在現場排放，用戶現場須提供進氣氣源，氣源壓力一般控制在0.2-0.8MPa，進氣氣源為凈化空氣(如:儀表風)，嚴禁進氣氣源為爆炸性混合氣體!!
用戶元件的安裝
A.由于房內配電系統元件由用戶自行安裝，因此，用戶必須在安全區內進行安裝、調試。
B.不得撒拆面板上的電器元件，以免影響柜體的氣密性能。
C.正壓房內設置了低壓聯鎖接觸器，非防爆設備均通過接觸器聯鎖，以使當正壓房內壓力過低時，通過接觸器切斷非防爆設備電源。
D.用戶在接線時，請注意各進出電纜的密封性，并視各電纜的松緊程度，用防爆膠泥作適當的密封處理。
E.用戶在接線調試完后，將各門關閉時，一定要保證其密封性能。
F.本正壓房體必須按要求將接地線接到專用接地螺絲上。
(H2)分析小屋，(CO)防爆分析小屋，(H2S)正壓型防爆分析小屋參數
正壓小屋產品的調試
正壓型防爆分析小屋(簡稱:防爆小屋)出廠時，正壓自控部分已經過調試，但用戶在具體使用時，仍須根據現場情況重新調試后再使用。
自控部分適用于AC220V、50Hz配電系統。
防爆小屋調試分兩部分自控部分調試
調試前檢查
自控系統部分主要為隔爆型防爆電器，主要由防爆配電箱、防爆轉換開關、防爆指示燈、防爆報警燈、防爆行程開關、微壓表等組成。檢查各部分是
否完好無損，有無影響防爆性能等，接線是否正確(接控制電源:AC220V)，手動閥是否打開。一切正常后方可進行調試。
1.調試方法
關門調試:在配置好氣源后，接通電源，紅色>電源>指示燈亮。起動>起動按鈕>，黃色>換氣>指示燈亮，此時自控系統進入換氣階段。5分鐘后換氣結束，黃色>換氣>指示燈滅，>綠色>正常工作指示燈亮，壓力表處于受電狀態，傳感器開始檢測并顯示正壓房內壓力，此時，微調進氣手閥，使補氣量等于房體本身卸漏氣量，使得壓力表穩定顯示80至150Pa之間，此時，進入正常工作狀態，即調試完畢。
當正壓房內壓力過高時，房體后部卸壓閥會自動打開卸氣。若當氣壓值低于50Pa時，欠壓聲光報警燈報警，進入欠壓報警狀態;當進氣故障未排除，而氣壓值低于25Pa時，自控系統將延時10S切斷非防爆設備電源;系統將一直進入欠壓報警狀態(可通過解除報警開關解除);此為低壓保護及電氣聯鎖過程。
2.調試注意事項:防爆小屋出廠時，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣氣管路的暢通。用戶配電系統部分調試
3.防爆小屋經運輸、安裝等環節后，必須嚴格按照低壓成套設備的檢驗、調試標準進行檢查。
4.根據防爆小屋隨箱技術附件(總裝圖紙等)以及用戶的設計圖紙逐一對照，進行檢查和操作。調試完畢后，即可交付使用。
防爆正壓小屋的維護
注意經常檢查密封圈的老化情況，發現老化時應立即更換。
防爆配電箱的隔爆結合面須防銹處理，每次檢修或打開箱蓋，須重涂204-1防銹油。
每次更換面板元件，或打開后蓋重新蓋上時，應檢查其密封性。
分析小屋注意事項
由于本房內用戶裝用非防爆電氣設備，因此，請在安全區內安裝調試完成，嚴禁在防爆區內開門無氣壓帶電操作!!由此產生的后果我公司將不負責。
