在工業生產中，特別是在石油、化工、煤礦等含有易燃易爆物質的領域，設備的安全運行至關重要。防爆正壓柜作為一種專為潛在爆炸性環境設計的電氣設備外殼，通過其精密的設計和工作原理，為電氣設備和控制系統提供了安全的運行環境。本文將詳細講解防爆正壓柜的原理圖，幫助讀者深入了解其工作原理和組成部分。
一、防爆正壓柜概述

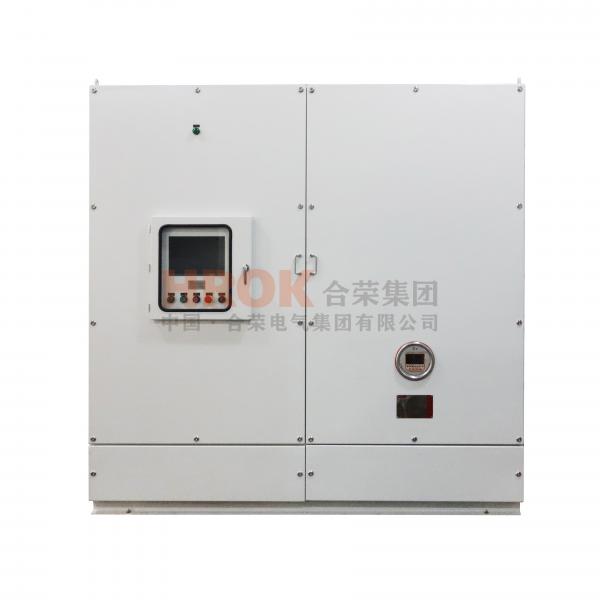

防爆正壓柜，顧名思義，是通過在柜體內持續保持高于外部環境壓力的正壓狀態，阻止外部爆炸性混合物進入柜內，達到防爆目的的一種電氣設備外殼。它廣泛應用于各種存在爆炸性混合物的工業場合，確保電氣設備和控制系統在危險區域內安全運行。
二、防爆正壓柜原理圖講解
防爆正壓柜的原理圖展示了其內部各組成部分的連接關系和工作原理。以下是對原理圖中關鍵部分的詳細講解：
1.氣源系統：
空氣壓縮機：將外部空氣壓縮后，通過管道送入后續處理單元。
冷干機：對壓縮后的空氣進行除濕處理，防止?jié)駳鈱?duì)電氣設備造成損害。
過濾裝置：過濾掉空氣中的雜質和微粒，確保送入柜內的空氣清潔無污染。
儲氣罐：儲存經過處理的清潔空氣或惰性氣體，以備后續使用。
2.正壓通風系統：
風機：將儲氣罐中的清潔氣體送入正壓腔，形成正壓環境。
管道和閥門：用于調節和控制氣體的流量和壓力，確保正壓腔內壓力始終高于外部環境。
3.壓力監測與控制裝置：
壓力傳感器：實時監測正壓腔內的氣壓，并將信號傳遞給控制系統。
PLC（可編程邏輯控制器）：根據預設的邏輯判斷和控制，當氣壓低于設定值時，自動啟動補氣流程，并觸發報警系統。
4.報警系統：
當正壓腔內氣壓異常或檢測到外部爆炸性氣體時，報警系統將發出聲光報警信號，提醒操作人員及時采取措施。
5.電氣元件與控制設備：
包括斷路器、接觸器、按鈕、開關、指示燈等，用于實現設備的操作和顯示。這些元件均經過特殊處理或選擇防爆型產品，以確保在極端條件下也能穩定工作且不會成為引爆源。
6.外殼與密封設計：
外殼通常采用高強度、耐腐蝕材料制成，并通過精密加工和密封技術，確保所有接口、縫隙均達到良好的密封效果。這種設計有效阻斷了外部爆炸性混合物進入柜內的途徑。
三、工作原理
防爆正壓柜的工作原理基于正壓保護技術。工作時，氣源系統提供穩定、清潔的氣源，通過正壓通風系統將氣體送入正壓腔，形成高于外部環境壓力的正壓環境。壓力監測與控制裝置實時監測正壓腔內的氣壓，并根據預設參數自動調節補氣量或觸發報警。當氣壓低于設定值時，控制系統將自動啟動補氣流程，通過風機和管道向正壓腔內補充氣體，直至氣壓恢復到設定值。同時，報警系統也會發出警報，提醒操作人員注意。
四、應用場景與選型考慮
防爆正壓柜廣泛應用于各種存在爆炸性混合物的工業場合，如油庫、化工廠、燃?xì)庹镜�。在選型時，需要考慮以下因素：
爆炸性混合物的種類和濃度。
設備的防爆等級和溫度組別。
柜體的結構形式（如箱式、琴臺式、柜式等）和尺寸。
氣源系統的可靠性和穩定性。
壓力監測與控制系統的精度和可靠性。
五、結論
防爆正壓柜作為工業防爆領域的重要設備，其原理圖展示了其內部各組成部分的連接關系和工作原理。通過精心的設計和嚴格的制造標準，防爆正壓柜確保了電氣設備在危險區域內的安全運行。隨著科技的進步和工業需求的不斷提升，防爆正壓柜的性能將更加完善，應用范圍也將更加廣泛。對于相關行業人員而言，深入了解其原理圖和工作原理，是保障生產安全、提高生產效率的必然要求。
