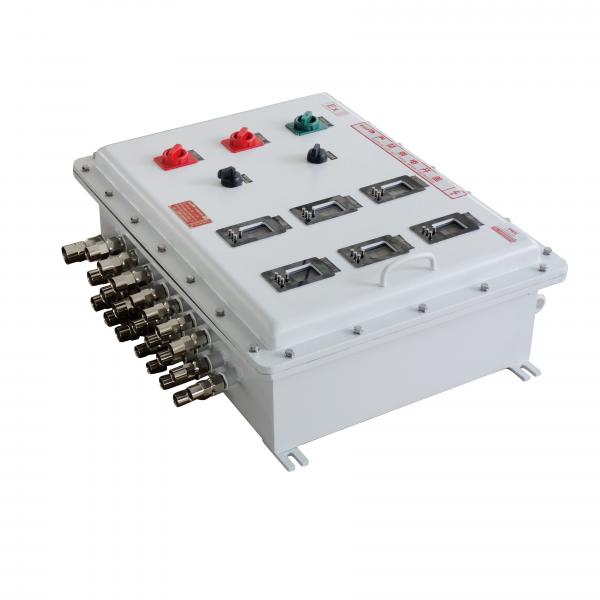

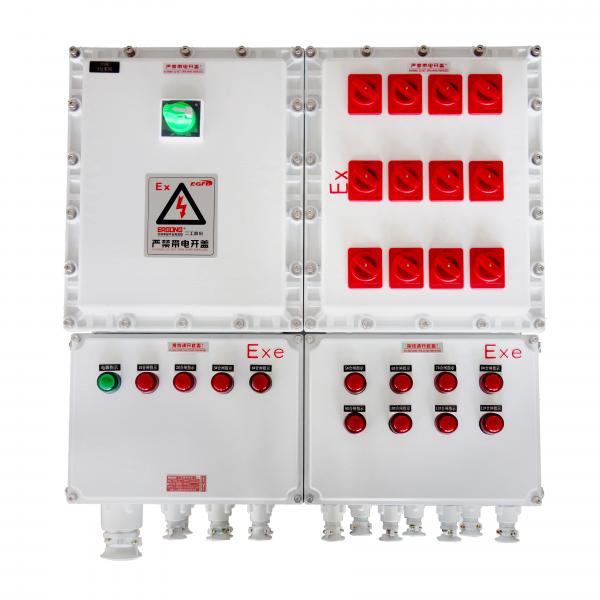

防爆配電箱是具有防爆性能和配電功能的防爆產品。 它主要用于1區和2區危險場所中的爆炸性氣體環境中，或21區或22區中的爆炸性粉塵環境中。爆炸性氣體環境中使用的防爆配電箱的外殼材料通常由鋁制成 合金，鋼板和塑料材料。 鑄造鋁合金和鋼板制成的殼體由電氣腔和接線腔兩部分組成。 電氣腔是具有共同內部的防爆結構。 接線腔的防爆類型是帶有內置接線端子的防爆或增加的安全性結構; 塑料配電箱的防爆外殼具有防爆型增加的安全性結構，帶有內置斷路器，指示燈，開關和接線端子和其他防爆Ex組件。 在爆炸性氣體環境中安裝防爆配電箱的注意事項：
1.為了有效防止雨水進入配電箱，防爆配電箱中的電纜進出口應盡可能低 ，也就是說，在盒子的底部可以進出。 使用電纜布線時，應確保只有一根電纜進入一個入口，并且引入設備的類型與電纜類型匹配，即，非鎧裝電纜可以使用密封環型電纜引入設備， 電纜的外徑與密封環的內徑匹配。 ，以確保電纜的有效壓縮和入口的密封; 鎧裝電纜采用具有壓縮功能的電纜引入裝置，保證鎧裝層的有效壓縮。 常用的雙密封電纜入口設備和填充電纜入口設備。
•使用具有壓縮裝甲功能的雙密封引入裝置。 裝甲層應被裝甲端環壓縮。 電纜內護套的外徑與前級密封環的內徑相匹配; 外部電纜護套的外徑。該直徑與后一級密封環的內徑匹配。
•選擇具有壓縮裝甲功能的填充式導入設備。 鎧裝層應通過鎧裝端環壓縮并填充填料(例如，兩組分防爆水泥)。 填充時，電纜芯線應單獨封裝。 固化后，應不透水，不收縮，不開裂; 安裝的填充物的最小長度應為20mm，并且應填充沿密封填充物20mm長度的每個點的橫截面面積的至少20%。
2.防爆配電箱內部接線采用絕緣線，絕緣等級符合配電線要求。 電線通過接線片與接線盒和電氣組件連接。 接線應牢固且無松動，不得有中間接頭，浮動接頭
3.防爆配電箱中的工作中性線(N線)應通過端子板連接，并且應與保護性中性線(PE線)端子板分開設置。
4.防爆配電箱的金屬箱，金屬電氣安裝板和箱內的金屬零件應等電位連接。
5.防爆配電箱應安裝在危險區域內危險程度較低的地方，并且不受氣體腐蝕，撞擊，振動，液體飛濺，熱源烘烤等的影響; 配電箱周圍應該有足夠的空間進行工作和訪問。
6.防爆配電箱和防爆照明配電箱應分開安裝。 如果將它們組合在同一個配電箱中，則應分別設置電源線和照明線，并以分級的方式配置施工現場的配電系統。
7.防爆配電箱應牢固安裝，其底面與地面的垂直距離應大于1.3m且小于1.5m; 如果采用扁平結構，則具有防水功能的配電箱應配備防雨罩。配電箱與防雨罩之間的距離應大于10mm(存在ⅡA爆炸性氣體)或30mm(存在爆炸性氣體)。 ⅡB氣體。
8.防爆配電箱中的零件和電線應整齊安裝，有序排列，配電箱中不得有灰塵，水或碎屑。 在安裝過程中，外殼不得變形或損壞; 防爆表面應避免撞擊和刮擦; 緊固螺栓，平墊圈和彈簧墊圈不應丟失和擰緊; 防爆間隙應符合標準規范的要求; 保護墊圈(環))沒有變形，老化或損壞。
9.金屬防爆配電箱應可靠接地。 當電源模式采用三相五線(TN-S)時，PE線在配電箱中接地，PE線的截面積，外部接地采用黃色- 綠線與接地體形成等電位連接，其截面積不小于4mm²。 當電源模式采用三相三線(IT)，外部接地采用黃綠色線與接地體形成等電位連接時，該連接件還用作保護性接地進行連接時， 保護接地線的橫截面積如表1所示，至少為4mm²。
10.如果電源為三相五線(TN-S)，則當防爆配電箱三相不平衡時，中性線N線將產生電壓。 所選的斷路器應為4P，以確保緊急情況。中性線N線在斷開時也將斷開。
11.非金屬外殼配電箱采用鎧裝電纜布線時，應注意鎧裝層有效的接地。
• 當供電系統采用三相三線(TT)時，鎧裝電纜引入裝置的 螺紋末端加裝接地環，接地環與接地體之間采用截面積不小于4mm²黃綠導線連接。
