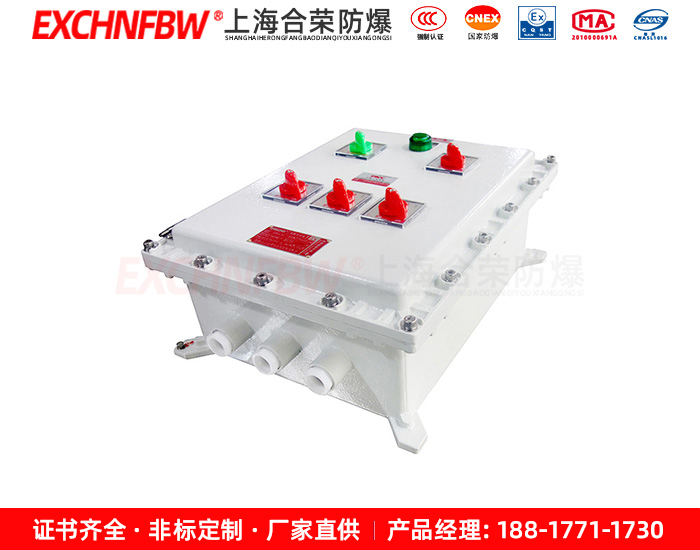

BCX51系列防爆檢修電源插座箱

一．適用范圍
1. 0區、1區、2區危險氣體場所;
2. ⅡA、ⅡB、ⅡC類T1~T6組爆炸性氣體或蒸氣環境;
3.適用于可燃性粉塵環境20區、21區、22區；
4. 戶內、戶外(IP54,IP65)。
1.1爆炸性氣體環境危險區域的劃分
不同的國家和地區，按各自的標準劃分爆炸危險區域。我國根據爆炸性氣體混合物出現的頻繁程度和持續時間，將爆炸性氣體環境分為O區、1區和2區。（與IEC國際電工委員會一致）
0區：連續出現或長期出現爆炸性氣體混合物的環境。
1區：在正常運行時可能出現爆炸性氣體混合物的環境。
2區：在正常運行時不可能出現爆炸性氣體混合物的環境或即使出現也僅是短時存在的爆炸性氣體混合物的環境。
0區一般只存在于密封的容器，貯罐等內部氣體空間，在實際設計過程中1區也很少存在，大多數情況屬于2區。
1.2防爆電器設備分為二類：
Ⅰ類煤礦井下用電氣設備
Ⅱ類除礦井以外的場合使用的電氣設備
1.3Ⅱ類電氣設備，按其適用于爆炸性氣體混合物最大試驗安全間隙或最小點燃電流比，分為ⅡA，ⅡB，ⅡC三類；并按其最高表面溫度分為T(mén)1-T6六組。
1.4爆炸性氣體混合物按引燃溫度分組，見表1。
1.5爆炸性氣體混合物，按其最大試驗安全間隙（MESG）或最小點燃電流比（MICR）分級，見表2。
引燃溫度t(℃)T1450<t、T2300<t≤450、T3200<t≤300、T4135<t≤200、T5100<t≤135、T685<t≤100
最大試驗安全間隙（MESG）（mm）、最小點燃電流比ⅡA≥0.9>0.8ⅡB0.5<MESG<0.9、0.45≤MICR≤0.8.ⅡC≤0.5<0.45

性質：在規定試驗條件下，氣體、蒸氣爆炸性混合物的最小點燃電流與甲烷爆炸性混合物的最小點燃電流之比。中國規定氣體、蒸氣危險物質按最小點燃電流比分為ⅡA級，ⅡB級和ⅡC級。最小點燃電流比≤1.0，>0.8的為ⅡA級；≤0.8，>0.45的為ⅡB級；≤0.45的為ⅡC級。例如，乙烷、乙烯、乙炔分別為ⅡA級，ⅡB級，ⅡC級危險物質。

二．產品特點
1. 鋁合金外殼壓鑄或者鋼板焊接成型，表面高壓靜電噴塑，外形美觀；
2. 有多種規格的插座便于檢修用電源
3. 模塊結構，各種回路可根據需要自由組裝；
4. 鋼管或電纜布線。
5.可帶有總開關，具有過載，短路保護功能，可根據用戶要求配備漏電保護功能。

三．主要技術參數
防爆標志：ExdeIIBT4 、ExdeIICT4
防護等級：IP55、IP66
防腐等級：WF1
額定電壓：AC220/380V
極數：IP+N+PE,3P+N
進線口螺紋：G2~G3
出線口螺紋：G1 1/2
額定電流;16A,30A
執行標準：GB3836.1-2000,GB3836.2-2000,GB3836.3-2000 IEC60079
注：由于防爆檢修電源插座箱型號不統一，所以一般生產時以客戶圖紙為準。
